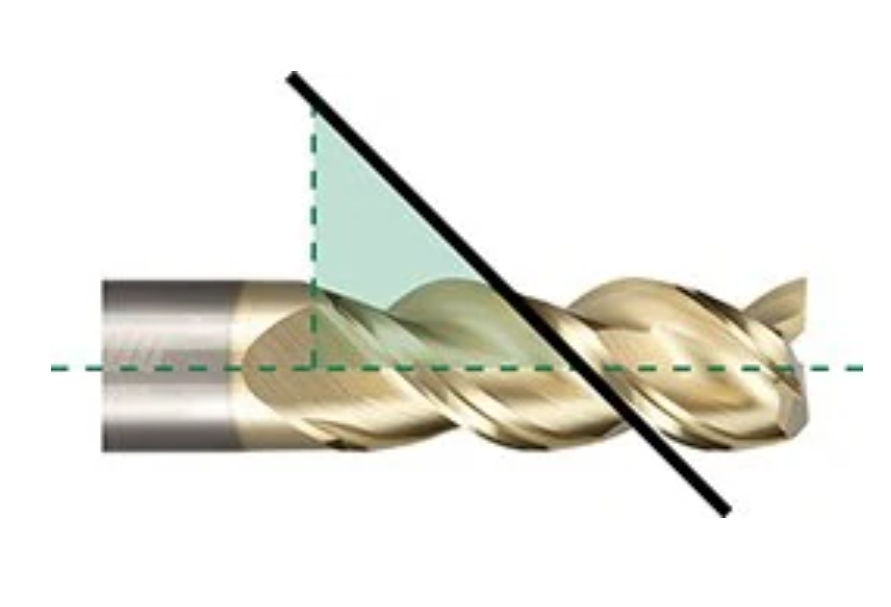

Хотя на результат операции обработки влияет множество факторов, одним из часто упускаемых из виду факторов является угол наклона спирали режущего инструмента. Угол наклона спирали инструмента измеряется углом, образованным между центральной линией инструмента и прямой линией, касательной к режущей кромке.
Больший угол наклона спирали, обычно 40 ° или более, будет “быстрее” охватывать инструмент, в то время как “более медленный” угол наклона спирали обычно меньше 40 °.
При выборе инструмента для механической обработки механики часто учитывают материал, размеры инструмента и количество канавок. Угол закручивания спирали также должен учитываться для эффективного удаления стружки, лучшей чистовой обработки деталей, увеличения срока службы инструмента и сокращения времени цикла.
Эмпирическое правило углов наклона спирали
Одно общее эмпирическое правило заключается в том, что по мере увеличения угла наклона спирали длина зацепления вдоль режущей кромки, будет уменьшаться. Тем не менее,
у низких и высоких углов поворота спирали есть много преимуществ и недостатков, которые могут повлиять на любую операцию обработки.
Инструмент для замедления наклона спирали <40 °
Преимущества
- Повышенная прочность – увеличенный сердечник создает прочный инструмент, который может противостоять прогибу или силе, которая согнет инструмент под давлением.
- Уменьшенный подъем – медленный поворот спирали затруднит снятие детали с рабочего стола в менее безопасных условиях.
- Больший отвод стружки – медленная закручивание спирали позволяет инструменту создавать крупную стружку, что отлично подходит для выбивания материала.
Недостатки
- Черновая обработка – Концевая фреза с медленной спиралью собирает крупную стружку, но иногда может возникнуть проблема с удалением стружки. Такая неэффективность может привести к некачественной обработке деталей.
- Меньшая скорость подачи – Повышенное радиальное усилие концевой фрезы с медленной спиралью требует работы концевой фрезы с меньшей скоростью подачи.
Инструмент с высоким углом наклона спирали> 40 °
Преимущества
- Меньшее радиальное усилие – инструмент будет работать тише и плавнее за счет лучшего среза, а также обеспечит меньший прогиб и большую устойчивость при работе с тонкими стенками.
- Эффективное удаление стружки – при увеличении угла наклона спирали длина зацепления режущей кромки уменьшается, а осевое усилие увеличивается. Это поднимает стружку наружу, что приводит к эффективному удалению стружки.
- Улучшенная чистота детали – Благодаря меньшим радиальным усилиям инструменты с высоким углом наклона спирали могут намного легче прорезать материал с улучшенным срезающим действием, обеспечивая улучшенную чистоту поверхности.
Недостатки
- Более слабые режущие зубья – При более высоком угле наклона спирали зубья инструмента будут тоньше и, следовательно, тоньше.
- Риск прогиба – Меньшие зубья инструмента с высокой спиралью увеличивают риск прогиба или силу, которая согнет инструмент под давлением. Это ограничивает скорость, с которой вы можете нажимать на инструменты с высокой спиралью.
- Повышенный риск выхода инструмента из строя – при неправильном управлении отклонением это может привести к ухудшению качества отделки и выходу инструмента из строя.
Угол наклона спирали: важное решение
Подводя итог, механик должен учитывать множество факторов при выборе инструментов для каждого применения. Помимо материала, требований к отделке и допустимого времени наработки, механик также должен учитывать угол наклона спирали каждого используемого инструмента. Концевая фреза с медленной закручиванием спирали обеспечивает большее образование стружки, повышает прочность инструмента и снижает подъемные усилия. Однако она может не обеспечить превосходную отделку. Торцевая фреза с высоким углом поворота спирали обеспечивает эффективное удаление стружки и превосходную чистовую обработку деталей, но может быть подвержена повышенному прогибу, что при неправильном обращении может привести к поломке инструмента.
